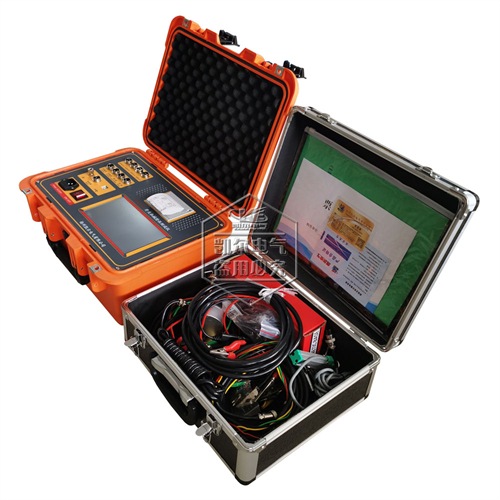

KEKGY-F型 高壓開關機械特性測試儀
（12斷口觸摸屏）
一、產品概述:
隨著科學技術的發展，人們對用電的安全KE KAO性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。
KEKGY-F型 高壓開關機械特性測試儀（12斷口型） 依據新近的《高壓交流斷路器》GB1984-2003為設計藍本，參照GUO家電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，適用于GUO內外生產的幾乎所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等參數的測試。
二、技術參數
2.1、使用環境
◆輸入電源：AC220V±10％ 50HZ±10％
◆DA氣壓力：86～106KPA
◆環境溫度：－10～40℃
◆環境濕度：≦80％RH
2.2、安全性能
◆絕緣電阻：＞2MΩ
◆介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
2.3、基本參數
◆時間：量程 20000.0MS 小分辯率0.01MS
誤差 200 MS檔位 0.01MS±0.1MS
2000 MS檔位 0.1MS±0.1MS
20000 MS檔位 1MS±0.1MS
◆速度：量程 20.00M/S 小分辯率0.01M/S
誤差 0-2M/S以內 ±0.1M/S±1個字
2M/S以上 ±0.2M/S±1個字
◆行程：
|
斷路器種類
|
量 程
|
分辯率
|
誤 差
|
|
真空斷路器
|
50.0MM
|
0.1MM
|
0.1±1個字
|
|
SF6斷路器
|
300.0MM
|
1MM
|
|
|
少油斷路器
|
600.0MM
|
◆電流：ZUI大量程 20.00A ，分辯率0.01A
◆輸出電源：DC 0～300V數字可調 / 20A（瞬時工作），分辨率1V。
◆外形尺寸：360MM（長）×280MM（寬）×300MM（高）
◆儀器重量：10KG
三、性能特點
3.1、性能
◆時間：12個斷口的固有分、合閘時間，同相同期、相間同期；
◆重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值；
◆彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形，每斷口的分閘反彈幅值；
◆速度：剛分、剛合速度，ZUI大速度，時間－行程特性曲線；
◆行程：總行程，開距，超行程，過沖行程，反彈幅值；
◆電流：分、合閘線圈的分、合閘電流值、電流波形圖；
◆動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
3.1、性能
◆時間：12個斷口的固有分、合閘時間，同相同期、相間同期；
◆重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值；
◆彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形，每斷口的分閘反彈幅值；
◆速度：剛分、剛合速度，ZUI大速度，時間－行程特性曲線；
◆行程：總行程，開距，超行程，過沖行程，反彈幅值；
◆電流：分、合閘線圈的分、合閘電流值、電流波形圖；
◆動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
3.2、特點
◆適用于GUO內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗；
◆抗干擾能力強，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精ZHUN測量；
◆加速度傳感器（選配），直線傳感器，旋轉傳感器，安裝也非常方便、簡捷；
◆開關動作1次，就能得到開關機械特性試驗所有數據及相應的波形圖譜；
◆主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間；
◆主機大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶；
◆中文菜單操作，使用方便。儀器內置打印機，可SUI時快速打印所有數據及圖譜；
◆儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化；
◆剛分、剛合速度選擇及自定義功能，根據需要設定，任意分析，適用于GUO內外任何一家開關廠生產的任意型號開關的測速。
◆適用于GUO內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗；
◆抗干擾能力強，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精ZHUN測量；
◆加速度傳感器（選配），直線傳感器，旋轉傳感器，安裝也非常方便、簡捷；
◆開關動作1次，就能得到開關機械特性試驗所有數據及相應的波形圖譜；
◆主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間；
◆主機大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶；
◆中文菜單操作，使用方便。儀器內置打印機，可SUI時快速打印所有數據及圖譜；
◆儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化；
◆剛分、剛合速度選擇及自定義功能，根據需要設定，任意分析，適用于GUO內外任何一家開關廠生產的任意型號開關的測速。
